Eindmaat- en rondheidcontrole na las
Zonder voldoende groottestanden en een laatste rechtmaker laat de gelaste buis de lijn ovaal, gebogen of afwijkend van de diameter.en slaagt niet in de afmetingscontroles die nauwkeurigheid en structurele kopers vereisen.
Waarom buizen de molen niet rond laten
Een gelast lichaam draagt restwarmte en spanning die het uit de ronde trekt, tenzij het geleidelijk wordt vergroot.en de buis bereikt de zaag al off-spec.
De ZY20 Sizing Tube Mill-oplossing

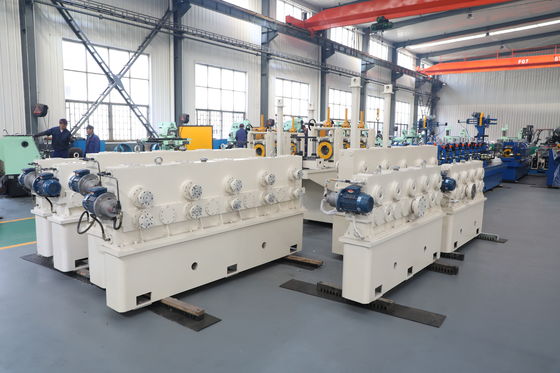

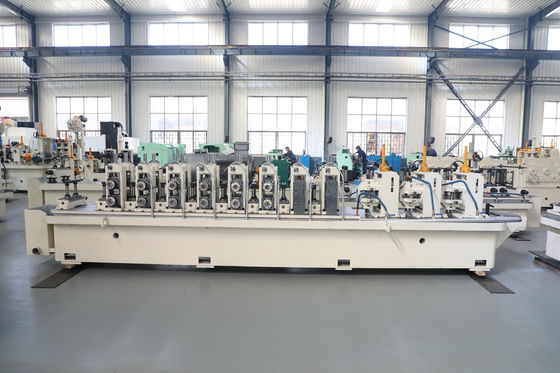

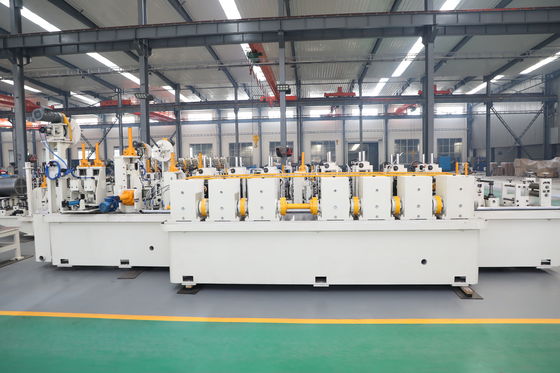

Een 6-horizontale + 6-verticale afmetingslijn controleert na het lassen geleidelijk de einddiameter en de afgeronde afmeting.
Een Turk-kop met vier rollen met op-naar-onder-, links-rechts- en rotatieaanpassing rechtzet de buis en leidt haar nauwkeurig in de vliegzaag.
De gecombineerde afmeting en het rechtmaken leveren een stabiele, ronde, rechte eindbuis die klaar is voor het snijden met een snelheid van maximaal 90 m/min.
Technische specificaties van de buismolen ZY20
| Parameter | Specificatie |
|---|
| Buitendeurs van de buis | φ10·26 mm |
| Wanddikte | 0.4·1,5 mm |
| Nominale productiesnelheid | tot 90 m/min |
| Grondstoffen | HR / CR laagkoolstofstaal, gegalvaniseerd staal |
| HF-lassenvermogen | 100 kW vaste stoffen |
| Het vormen van stands | 5 ruw + 3 afwerking |
| Standaards voor de afmeting | 6 horizontaal + 6 verticaal |
| met een breedte van niet meer dan 15 mm | met een breedte van niet meer dan 50 mm |
| Snijlengte / precisie | 4·8 m, ±3 mm |
| Koelmiddelstroom | ≥ 10 t/h sproei + overlooppoel |
| Materiaal van de rolwals | 42CrMo gedoofd en gehard + HF gehard |
Voltooiing van het continu productieproces

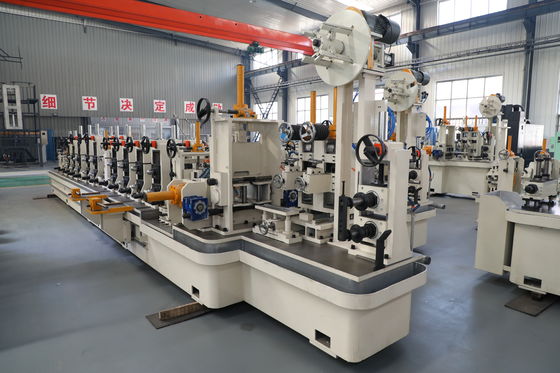

Elke ZY20 loopt één continue stroom van de spoel naar de afgewerkte buis.Dan wordt het gevormd in 5 ruwe en 3 afwerkingsstandjes zonder randgolf.Een 100 kW vaste HF-sweismachine fuseert de naad onder druk met een speciale naadgids, en een automatische buitenste boorinstallatie maakt de naad onmiddellijk schoon.≥ 10 t/h spuitstof plus overlooppoelkoeling sluit de vorm aan, stelt de 6-horizontale + 6-verticale grootte-trein de diameter in, en een Turk-kop met 4 rollen rechteert de buis voordat de microcomputer met een vliegzaag de lengtes van 4 ∼8 m tot ±3 mm snijdt.Overbelastingsbeschermde staanders en 42CrMo geharde assen houden de hele lijn stabiel over lange afstanden.
Waar de ZY20-groottebuismolen wordt toegepast
Precisie, structuur en meubelbuis waarbij de uiteindelijke ronde en rechte afmetingen bepalen of de onderdelen correct worden samengesteld en afgewerkt.
Hoe u een groottemolen kunt kiezen
Controleer de grootte van de staanderen: de ZY20 maakt gebruik van 6 horizontale + 6 verticale staanders.
Installatie, ondersteuning en naverkoop
De ZY20 verschijnt als een compleet pakket met lay-out en fundering tekening, zodat u de site kunt voorbereiden voor de levering.,Een garantie van één jaar met reserveonderdelen beschermt de investering, en omdat de lijn HR, CR en gegalvaniseerde spoel accepteert,u kunt zich aanpassen aan veranderende materialenkosten en marktvraag zonder opnieuw te werken.
Vaak gestelde vragen over de ZY20 groottebuismolen
Hoeveel maatstandjes heeft de ZY20?
6 horizontale + 6 verticale steunpunten voor progressieve diameterregeling.
Wat doet het Turk hoofd?
Het rechtstelt de buis met op-naar beneden, links-rechts en rotatie aanpassing voor de zaag.
Verbetert de afmeting de ronde vorm?
Ja, de multi-stand train plus rechtmaker houdt de eindbuis rond en recht.
