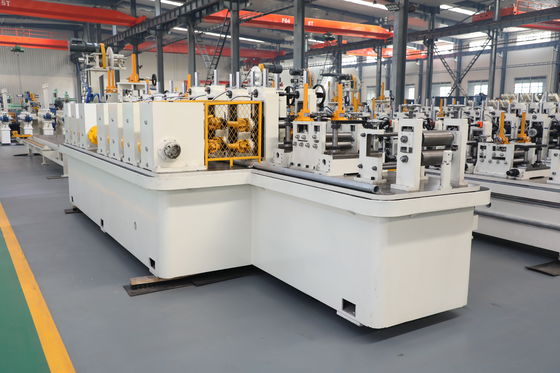

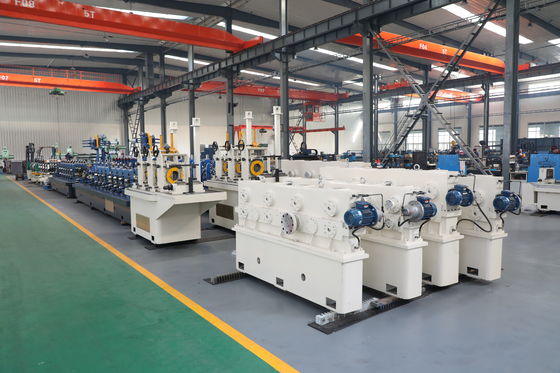

ZY20 Broodje dat de Machine van de Buismolen vormt φ10-26mm Stalen buis met kleine diameter 0,4-1,5 mm 90 m / min

Golfrand en instabiliteit tijdens buisvorming

Elke buisdefect begint in de vormsectie. Golfrand, stripkromming en ongelijke buigkracht dwingen de strip van het midden in de las, wat een ovale, golvende of gespleten buis produceert. Machines die geen platte, stabiele strip kunnen toevoeren, verspillen materiaal bij elke spoelwissel.

Waarom vorming golfrand produceert

Strip die de vormsectie binnenkomt met spoelzetting of kromming buigt ongelijkmatig, en een enkele radiusdoorgang concentreert de deformatie aan de rand. Zonder progressieve vormgeving over ruwe en afwerkingsstanden, buigt de rand voordat er gelast wordt en komt de naad verkeerd uitgelijnd aan.

De ZY20 rolvormende buismachine oplossing

Een precisienivelleerder met 7 rollen verwijdert spoelzetting en voert de strip plat aan, wat een stabiele start creëert voor elke doorgang.

Dubbele radius doorgang ontwerp op een horizontale rolbasis vormt de strip zachtjes, terwijl 5 ruwe + 3 afwerkingsvormingsstanden de ronding progressief voltooien zonder golfrand.

Horizontale standen met overbelastingsbeveiliging en geharde assen van 42CrMo houden de doorgang stabiel, zodat de strip gecentreerd en klaar voor volledige fusie de las bereikt.

Technische specificaties van de ZY20 buismachine

Volledig continu productieproces

Elke ZY20 draait één continue stroom van spoel tot afgewerkte gesneden buis. Een ontspanner voert strip door een precisienivelleerder met 7 rollen die spoelzetting verwijdert, vervolgens vormt dubbele radiusvorming deze in 5 ruwe en 3 afwerkingsstanden zonder golfrand. Een 100 kW solid-state HF lasapparaat smelt de naad onder persdruk met een speciale naadgeleider, en een automatische buitenbraamunit verwijdert de braam onmiddellijk. ≥10 t/u sproeien plus overlooppoolkoeling vergrendelt de vorm, de 6-horizontale + 6-verticale kalibratietrein stelt de diameter in, en een 4-rol Turkse kop recht de buis voordat de microcomputer vliegende zaag 4–8m lengtes snijdt tot ±3mm. Standen met overbelastingsbeveiliging en geharde assen van 42CrMo houden de hele lijn stabiel over lange runs.

Waar de ZY20 rolvormende buismachine wordt toegepast

Precisie-, meubel- en constructiebuizen waarbij stabiele vorming en platte stripinvoer de las kwaliteit en uiteindelijke ronding bepalen.

Hoe een rolvormende buismachine te selecteren

Controleer eerst het aantal nivelleerrollen en het doorgang ontwerp - de ZY20 gebruikt 7-rol nivellering en dubbele radius vorming. Pas OD en wand aan op φ10-26mm / 0,4-1,5mm, en bevestig de standconfiguratie voor uw profiel.

Installatie, ondersteuning en after-sales

De ZY20 wordt geleverd als een kant-en-klaar pakket met lay-out- en funderings tekeningen, zodat u de locatie kunt voorbereiden voor levering. Ingenieursgestuurde installatie en inbedrijfstelling ter plaatse brengen de lijn op nominale output, met training van de operator om een draaiende machine over te dragen. Een garantie van één jaar met ondersteuning voor reserveonderdelen beschermt de investering, en omdat de lijn HR, CR en verzinkte spoelen accepteert, kunt u zich aanpassen aan veranderende materiaalkosten en marktvraag zonder opnieuw te hoeven gereedschappen.

Veelgestelde vragen over de ZY20 rolvormende buismachine

Hoe voorkomt de ZY20 golfrand?

Een 7-rol nivelleerder plus dubbele radius doorgang en 5+3 stand vorming vormen de strip progressief.

Wat is de lay-out van de vormingsstanden?

5 ruwe standen + 3 afwerkingsstanden voltooien de ronding in gecontroleerde fasen.

Waarom dubbele radius doorgangen?

Ze verdelen de buiging over de strip in plaats van deze aan de rand te concentreren.
