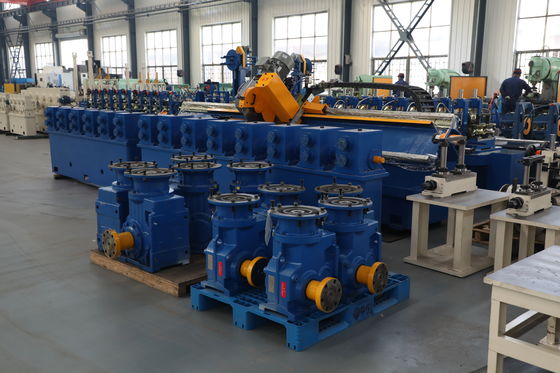

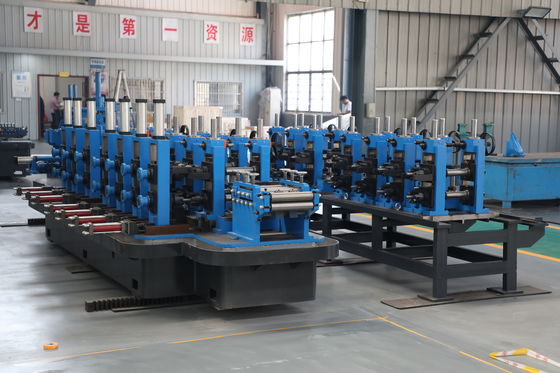

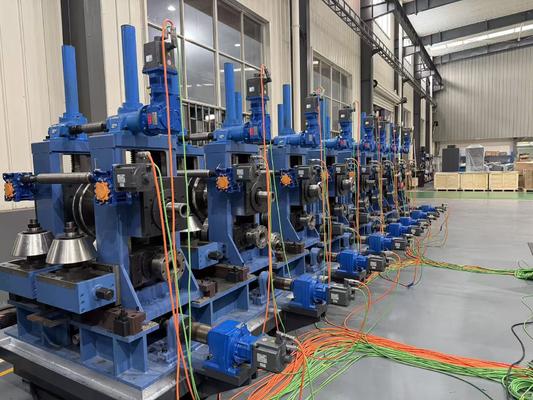

ZY20 Precisie Buismolen Machine φ10-26mm Stalen buis met kleine diameter 0,4-1,5 mm Strakke tolerantielijn

Strenge tolerantievereisten bij de productie van precisiebuizen

Gebruikers van precisiebuizen in de mechanica en meubelindustrie eisen dat OD, wand en ronde vorm beperkt blijven tot smalle banden, en verwerpen onderdelen zodra een molen drijft.Kleine diameter φ10-26mm buis is vooral meedogenloos omdat een kleine doorgang fout of lasverschuiving toont als een groot percentage van de diameter.

Waarom nauwkeurige buizen met een kleine diameter hun nauwkeurigheid verliezen

Bij conventionele enkelradiuspassingen wordt de buiging aan de rand geconcentreerd en ontstaat er golvendheid, terwijl een naad die niet positief geleid is, van het middelpunt wordt gelast en de OD verschuift.Versleten rollen schachten en ongelijke koeling dan laten ronde en diameter kruipen, dus de lijn valt binnen enkele dagen uit de tolerantie.

De ZY20 Precision Tube Mill-oplossing

Een dubbel-radius pass-ontwerp met een ruwe 5-stand en een afwerking van 3-stand vormt de strip geleidelijk om de randgolf voor het lassen te elimineren.

42CrMo-rolassen, getemperd, gehard en hoogfrequent gehard, houden het doorgangsprofiel stabiel, terwijl de speciale naadgeleiding de las centraleert voor nauwkeurige OD.

Een 6-horizontale + 6-verticale grootte-trein plus een 4-rol Turk hoofd trimmen het lichaam tot een strakke ronde vorm, en de microcomputer vliegzaag snijdt 4-8m tot ±3mm.

Technische specificaties van de buismolen ZY20

Voltooiing van het continu productieproces

Elke ZY20 loopt één continue stroom van de spoel naar de afgewerkte buis.Dan wordt het gevormd in 5 ruwe en 3 afwerkingsstandjes zonder randgolf.Een 100 kW vaste HF-sweismachine fuseert de naad onder druk met een speciale naadgids, en een automatische buitenste boorinstallatie maakt de naad onmiddellijk schoon.≥ 10 t/h spuitstof plus overlooppoelkoeling sluit de vorm aan, stelt de 6-horizontale + 6-verticale grootte-trein de diameter in, en een Turk-kop met 4 rollen rechteert de buis voordat de microcomputer met een vliegzaag de lengtes van 4 ∼8 m tot ±3 mm snijdt.Overbelastingsbeschermde staanders en 42CrMo geharde assen houden de hele lijn stabiel over lange afstanden.

Waar de ZY20 Precision Tube Mill wordt toegepast

Precisie-mechanische buizen, auto-lichtmeteronderdelen, meubilair en structurele secties waarbij OD, wand en ronde vorm binnen smalle banden moeten blijven.

Hoe een precisiebuismolen te kiezen

Geef eerst je OD, wand en ronde doelwitten aan, pas dan het φ10-26mm / 0.4-1.5mm venster aan.en bekijk de fundering tekeningen om de grootte van de lijn voor uw tolerantie vereisten.

Installatie, ondersteuning en naverkoop

De ZY20 verschijnt als een compleet pakket met lay-out en fundering tekening, zodat u de site kunt voorbereiden voor de levering.,Een garantie van één jaar met reserveonderdelen beschermt de investering, en omdat de lijn HR, CR en gegalvaniseerde spoel accepteert,u kunt zich aanpassen aan veranderende materialenkosten en marktvraag zonder opnieuw te werken.

Vaak gestelde vragen over de ZY20 Precision Tube Mill

Hoe rond kan de ZY20 zijn?

De 6 + 6 grootte trein en Turk hoofd houden het lichaam rond en stabiel bij de nominale snelheid.

Hoe wordt de nauwkeurigheid van de overdosering in de loop van de tijd gehandhaafd?

De 42CrMo geharde rollenschachten zijn slijtagebestendig, zodat het passprofiel gedurende lange veldtochten klopt.

Welke snijnauwkeurigheid heeft de vliegzaag?

4-8 m lengtes tot ±3 mm gesneden met een microcomputergestuurde vliegzaag.
