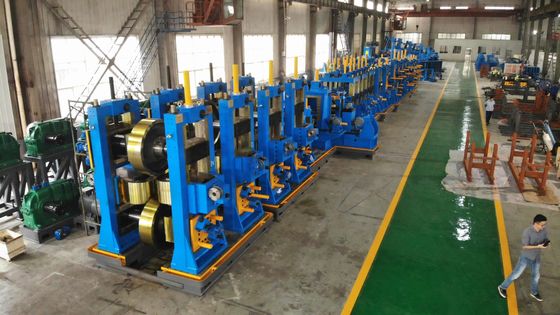

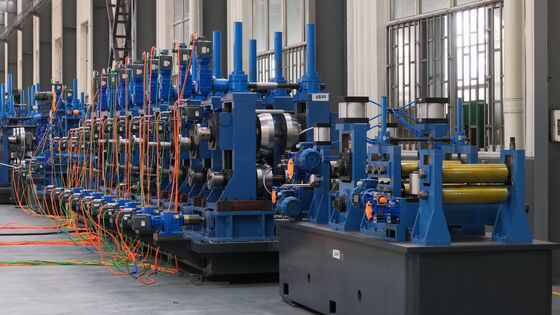

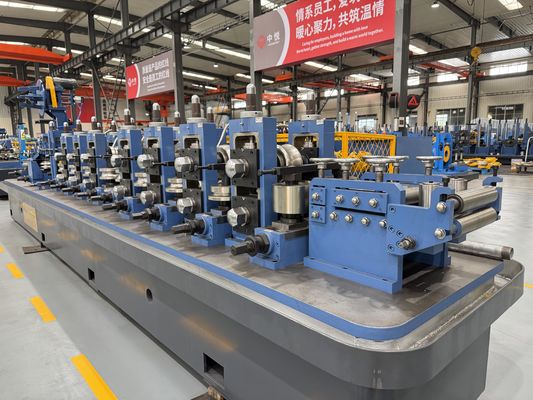

ZY20 Structurele buismolenmachine φ10-26 mm ronde stalen buis 0,4-1,5 mm 90 m / min HF-laslijn

Dimensionale instabiliteit in lichte constructiebuizen

Constructiebuizen voor frames, rekken en lichte constructies moeten recht en rond blijven, zodat verbindingen haaks worden gemonteerd. Fabrieken die secties van φ10-26 mm produceren, zien vaak uiteindelijke flare, kromming en wandverdunning bij de las, wat de montageherstel verhoogt en het afgewerkte frame onder belasting verzwakt.

Waarom lichte constructiebuizen uit vorm raken

Vormgeving met enkele radius overwerkt de rand van de strip en veroorzaakt golving, terwijl een ongeleide naad ongelijke lasfusie en wandverdunning produceert. Restwarmte die niet snel genoeg wordt afgevoerd, laat het lichaam uit de ronde en gebogen achter, en versleten rolassen laten het profiel van de doorgang na verloop van tijd verschuiven.

De ZY20 constructiebuizenmolen oplossing

Een 7-rols richtmachine en een dubbele radius doorgang met 5-stand ruw plus 3-stand afwerkingsvorming vormen de strip gelijkmatig, zodat de las plat en gecentreerd in de naadgeleider komt.

Specifieke naadgeleiding met knijplas geeft volledige fusie zonder wandverdunning, en ≥10 t/u sproeien plus overlooppoelkoeling vergrendelt de ronding vóór de 6+6 kalibratietrein.

Een 4-rols Turkse kop richt de afgewerkte sectie vóór de vliegende zaag, waardoor rechte, haaks-klare buizen met snelheden tot 90 m/min worden geleverd.

Technische specificaties van de ZY20 buizenmolen

Volledig continu productieproces

Elke ZY20 draait één continue stroom van coil tot afgewerkte gesneden buis. Een ontroller voert strip door een 7-rols precisierichtmachine die coil-set verwijdert, vervolgens vormt dubbele radius deze in 5 ruwe en 3 afwerkingsstands zonder randgolf. Een 100 kW solid-state HF-lasapparaat fuseert de naad onder knijpdruk met een specifieke naadgeleider, en een automatische buitenbraamunit verwijdert de braam onmiddellijk. ≥10 t/u sproeien plus overlooppoelkoeling vergrendelt de vorm, de 6-horizontale + 6-verticale kalibratietrein stelt de diameter in, en een 4-rols Turkse kop richt de buis voordat de microcomputer vliegende zaag 4–8m lengtes snijdt tot ±3mm. Overbelastingsbeveiligde stands en 42CrMo geharde assen houden de hele lijn stabiel over lange runs.

Waar de ZY20 constructiebuizenmolen wordt toegepast

Lichte constructieframes, rekken en displaystructuren, handgreep- en balustradecomponenten, kas- en lichte constructiesecties in φ10-26mm ronde buis.

Hoe een constructiebuizenmolen te selecteren

Pas uw OD en wand aan het ZY20-venster van φ10-26mm en 0,4-1,5 mm aan, definieer de rechtheid en rondheid die uw montage nodig heeft, en bevestig vervolgens HR, CR of verzinkte coil en nutsvoorziening vóór installatie.

Installatie, ondersteuning en after-sales

De ZY20 wordt geleverd als een turnkey-pakket met lay-out- en funderingstekeningen, zodat u de locatie vóór levering kunt voorbereiden. Ingenieursgestuurde installatie en inbedrijfstelling ter plaatse brengen de lijn naar de nominale output, met operatorstraining om een draaiende molen over te dragen. Een garantie van één jaar met ondersteuning voor reserveonderdelen beschermt de investering, en omdat de lijn HR, CR en verzinkte coil accepteert, kunt u zich aanpassen aan veranderende materiaalkosten en marktvraag zonder herinrichting.

Veelgestelde vragen over de ZY20 constructiebuizenmolen

Hoe recht is de afgewerkte buis?

De 4-rols Turkse kop richt de sectie vóór de vliegende zaag voor haakse, montageklare onderdelen.

Dunt de las de wand?

Nee - positieve naadgeleiding plus knijplas houdt de fusie compleet zonder lokale wandverdunning.

Welke secties kan hij draaien?

Ronde buis van φ10-26mm; het doorgangsontwerp kan worden besproken voor uw specifieke profiel.
