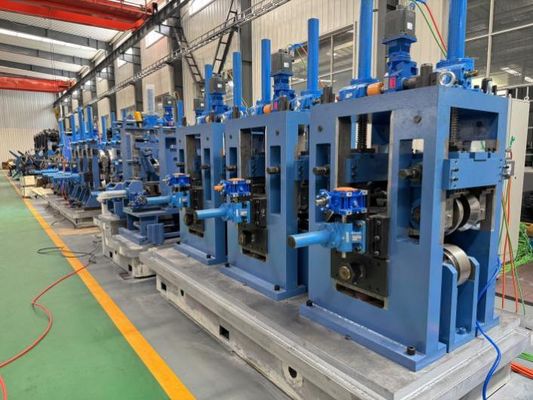

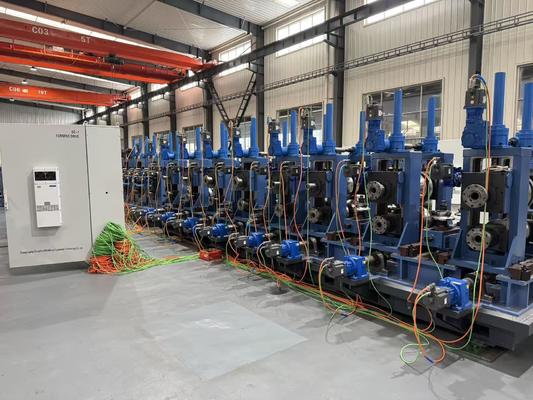

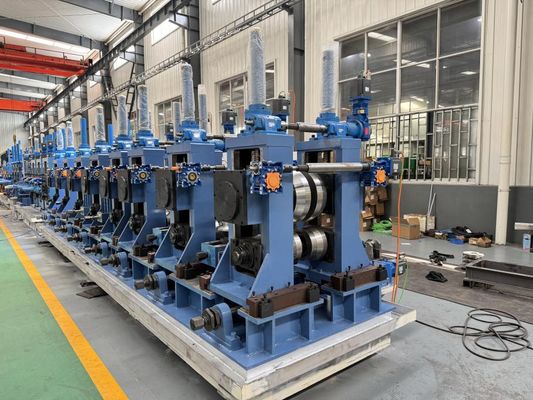

ZY20 Meubelbuis Molenmachine φ10-26mm Stalen buis met kleine diameter 0,4-1,5 mm 90 m / min HF-laslijn

Oppervlakte- en tolerantieproblemen bij de productie van meubeltubing

Kopers van meubeltubing wijzen onderdelen af die een zichtbare lasnaad, krassen of een OD-afwijking van meer dan ±0,1 mm vertonen, omdat chroombeplating en poedercoating elk oppervlaktegebrek vergroten. Walserijen die dunne strip van 0,4-1,5 mm door een conventionele doorgang persen, krijgen snel ovaliteit, naadresten en randmarkeringen die niet door de beplatinginspectie komen.

Waarom dunne meubeltubing oppervlaktekwaliteit verliest

Dunne strip mist de stijfheid om knikken aan de randen in een doorgang met enkele radius te weerstaan, en de achtergebleven buitenste braam plus ongelijke koeling laten een ruwe naad en een niet-ronde body achter. Zonder positieve naadcontrole verschuift de las, en een zachte rolas laat de afmetingen kruipen, zodat de afwerkingskwaliteit lang voordat de rolset aan vervanging toe is, achteruitgaat.

De ZY20 meubeltubing walserij oplossing

Precisie-uitlijning met zeven rollen voert de strip plat in een doorgang met dubbele radius met 5 grof- en 3 fijnvormstands, zodat de rand de las ingaat zonder golf of markering.

Een automatische buitenbraamunit verwijdert de lasnaad, en een 6-horizontale + 6-verticale kalibreertrein strekt de buis tot stabiele rondheid voor uniforme beplating.

De lijn verwerkt HR, CR en gegalvaniseerde spoelen met snelheden tot 90 m/min door een 100 kW solid-state HF-lasapparaat, met 42CrMo geharde rolassen die de tolerantie over lange campagnes handhaven.

Technische specificaties van de ZY20 tubing walserij

Compleet continu productieproces

Elke ZY20 draait één continue stroom van spoel tot afgewerkte gesneden buis. Een ontroller voert strip door een 7-rollen precisie-uitlijner die spoelset verwijdert, vervolgens vormt dubbele radius het in 5 grof- en 3 fijnstands zonder randgolf. Een 100 kW solid-state HF-lasapparaat smelt de naad onder knijpdruk met een speciale naadgeleider, en een automatische buitenbraamunit verwijdert de lasnaad onmiddellijk. ≥10 t/u sproeien plus overlooppool koeling fixeert de vorm, de 6-horizontale + 6-verticale kalibreertrein stelt de diameter in, en een 4-rollen Turkse kop strekt de buis voordat de microcomputer vliegende zaag 4–8m lengtes snijdt tot ±3mm. Overbelastingsbeveiligde stands en 42CrMo geharde assen houden de hele lijn stabiel over lange runs.

Waar de ZY20 meubeltubing walserij wordt toegepast

Tafel- en stoelframes, displayrekken, legbordstaanders, trolleyframes en andere verchroomde of gepoedercoate meubeltubing in φ10-26mm en 0,4-1,5mm wanddikte.

Hoe een meubeltubing walserij te selecteren

Bevestig uw OD- en wandvenster, specificeer vervolgens de oppervlakteafwerking die uw beplatinglijn vereist en de benodigde rondheid. Pas de snelheid aan de downstream-output aan en verifieer HR, CR of gegalvaniseerde spoel zodat het lasapparaat en de koelcapaciteit passen voordat u de nutsvoorzieningen kalibreert.

Installatie, ondersteuning en after-sales

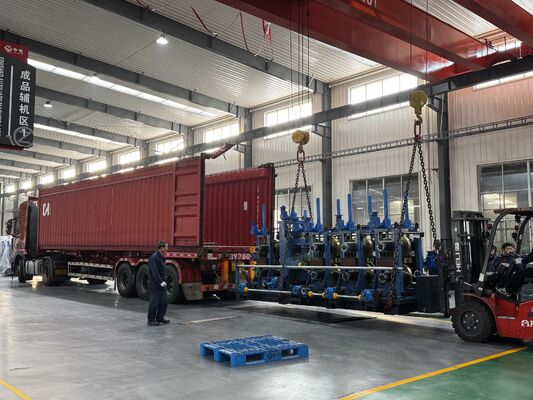

De ZY20 wordt geleverd als een turnkey-pakket met lay-out- en funderingstekeningen, zodat u de site kunt voorbereiden vóór levering. Ingenieursgestuurde installatie en inbedrijfstelling ter plaatse brengen de lijn tot de nominale output, met operator training om een draaiende walserij over te dragen. Een garantie van één jaar met ondersteuning voor reserveonderdelen beschermt de investering, en omdat de lijn HR, CR en gegalvaniseerde spoelen accepteert, kunt u zich aanpassen aan veranderende materiaalkosten en marktvraag zonder opnieuw te hoeven gereedschappen.

Veelgestelde vragen over de ZY20 meubeltubing walserij

Welke oppervlaktekwaliteit kan ik verwachten voor chroombeplating?

Automatische buitenbraamverwijdering plus 6+6 kalibratie en Turkse kop-rechttrekking produceren een gladde, ronde body die nabewerking voor beplating minimaliseert.

Kan de ZY20 de tolerantie van meubeltubing aanhouden?

Ja — 42CrMo geharde rolassen en dubbele radiusvorming houden de OD-afwijking strak over lange runs.

Welke materialen kan het vormen?

Warmgewalste, koudgewalste en gegalvaniseerde laaggelegeerde staalspoelen van 0,4-1,5 mm wanddikte.
