Probleem
Als de uiteindelijke sluiting van de buis onnauwkeurig wordt uitgevoerd, komen de lasranden onder de verkeerde hoek of met een verkeerde opening bij elkaar, wat resulteert in excentrische naden, slechte penetratie en niet-ronde buizen.
Oorzaak
De laatste vormpassen bepalen de geometrie van de lasranden, dus elke over- of onderschrijding daar kan niet door de lasser worden gecorrigeerd en uit zich direct als naadafwijkingen.
Oplossing

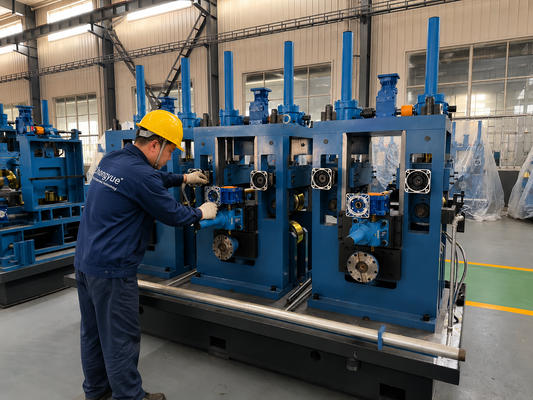

De ZY16 voltooit de vorming in drie precisie-standen die de exacte naadopening en de aanloophoek instellen vóór het laspunt. Fijne spleetregeling zorgt voor een consistente randconditie voor de HF-lasser, wat resulteert in een gecentreerde, volledig versmolten naad op buizen van Φ8-18 mm, met een ronde vorm die vóór het lassen is vastgezet.
Belangrijke Technische Gegevens
- Drie fijninstel-standen bepalen de uiteindelijke lasnaadopening.
- Regelt de aanloophoek van de rand voor een gecentreerde, volledig versmolten naad.
- Zet de ronde vorm vast vóór het HF-laspunt.
- Werkt samen met de grove fase voor volledige Φ8-18 mm controle.
| Parameter | Specificatie |
|---|
| Mill Model | ZY16 |
| Buis OD Bereik | Φ8-18 mm |
| Wanddikte | 0,4-1,0 mm |
| Stripbreedte Bereik | 25-57 mm |
| Max Lijn Snelheid | 90 m/min |
| HF Lasvermogen | 100 kW Solid-State Hoogfrequent |
| Strip Materiaal | Warmgewalst / Koudgewalst / Verzinkt Staal |
| Afwikkelaar | Dubbele Spindel Pneumatisch, 1,5-Ton Spoelcapaciteit |
| Accumulator | 200 m/min Hogesnelheidskooi |
| Strip Egalisatie | Zeven-Rol Egalisatie-Unit |
| Vormstanden | 5-Stand Grove + 3-Stand Precisie |
| Rol Geometrie | Dubbele Radius Vormrollen |
| Rol Assen | 42CrMo Hoge Sterkte Legering Staal |
| Veiligheid | Overbelastingsbeveiliging Vormstand |
Prestaties & Kwaliteit
Drie precisie-standen stellen de uiteindelijke lasopening en randhoek in, zodat de HF-lasser een consistente randconditie ziet. Dit produceert een gecentreerde, volledig versmolten naad en zet de ronde vorm vast vóór het lassen, daarom voldoet de ZY16 aan strikte specificaties voor Φ8-18 mm precisiebuizen.
Toepassing
Voor Φ8-18 mm buizen waarbij de rechtlijnigheid en penetratie van de lasnaad cruciaal zijn, inclusief precisie-, dunwandige en gecoate buizen.
Selectiegids
Kies deze configuratie wanneer lasconsistentie uw belangrijkste vereiste is. De drie precisie-standen werken samen met de vijf grove standen om de lasopening binnen de tolerantie te houden over het volledige Φ8-18 mm bereik.
Toepassingsscenario's
Precisie mechanische buizen, dunwandige buizen met strikte las specificaties, en verzinkte buizen waarbij een schone, gecentreerde naad essentieel is.
FAQ
V1. Wat regelt de precisie-fase?
Het stelt de uiteindelijke lasnaadopening en aanloophoek in, zodat de HF-lasser een consistente randconditie ziet voor een gecentreerde naad.
V2. Waarom drie precisie-standen?
Drie fijninstel-standen bieden de benodigde controle om de lasopening nauwkeurig te houden zonder de buis te veel te sluiten.
V3. Lost het een slechte grove vormfase op?
Nee, de twee fasen werken samen; een correcte grove vormgeving is vereist om de precisie-fase correct te voltooien.
V4. Hoe wordt de lasopening ingesteld?
De precisierollen zijn geprofileerd en aangepast per maat, zodat de randen elkaar ontmoeten met de juiste opening en hoek voor uw OD en wanddikte.
V5. Hoe weet ik of de lasopening correct is ingesteld?
De precisie-standen worden per maat ingesteld tijdens de inbedrijfstelling, en u verifieert dit met de gecentreerde, volledig versmolten naad op uw eerste productiespoelen.
V6. Kan ik de precisie-standen tijdens een productie aanpassen?
Kleine fijninstellingen zijn mogelijk, maar grote spleetveranderingen worden gedaan bij het instellen van de gereedschappen; de standen zijn ontworpen voor stabiele, herhaalbare instellingen.
