Probleem
Het proberen van een buis in te weinig passages overwerkt de rand van de strip, waardoor de rand wordt verzwakt, dunner wordt op de laslijn, springback en inconsistente lasgaten ontstaan.
De oorzaak
Met zware vormingen in één gang wordt de buiging aan de randen geconcentreerd, waardoor de band ongelijkmatig buigt, de randen dun zijn en de laskloof langs de pijp varieert, wat de lasser niet kan corrigeren.
De oplossing

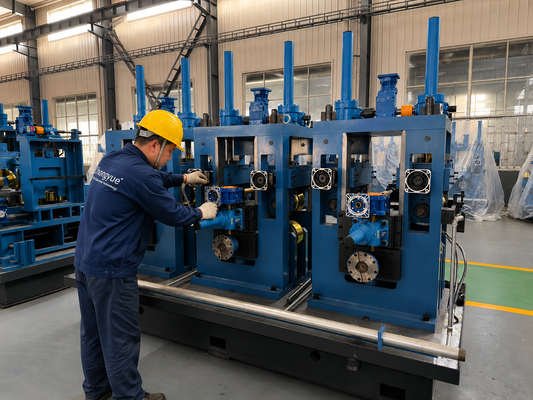

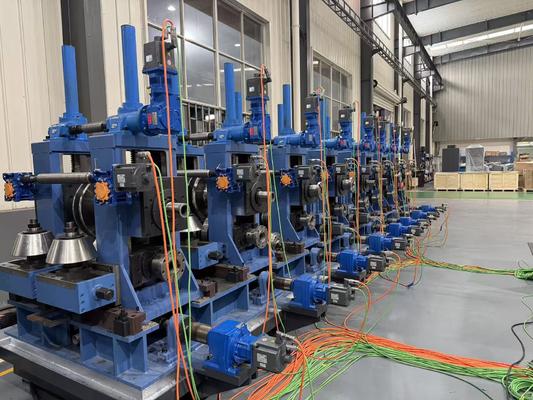

De ZY16 spreidt de buiging over vijf ruwe vormstapels, waardoor de strip geleidelijk wordt gesloten naar een open buisprofiel.het beschermen van de randdikte en het achterlaten van een stabiele kloof voor de precisiefase, waardoor de lasconsistentie op het volledige Φ8-18mm-bereik wordt verbeterd.
Belangrijke technische gegevens
- Vijf staven verdelen de buiging om de randspanning te verminderen.
- Graduele sluiting beschermt de bandranddikte bij de laslijn.
- Laat een stabiele, gelijkmatige kloof achter voor de precisievormingsfase.
- Het past aan dunne wand en gecoate banden die minder overvorming tolereren.
| Parameter | Specificatie |
|---|
| Molenmodel | ZY16 |
| Buis OD-bereik | Φ8-18 mm |
| Wanddikte | 0.4-1.0 mm |
| Bandbreedtebereik | 25-57 mm |
| Maximale lijnsnelheid | 90 m/min |
| HF-lassenvermogen | Hoogfrequentie in vaste toestand van 100 kW |
| Stripmateriaal | Warmgewalst / koudgewalst / gegalvaniseerd staal |
| Onroller | Pneumatische dubbele mandrel, 1,5 ton spoelcapaciteit |
| Accu's | 200 m/min. Hoge snelheidskooi |
| Stripniveling | Eenheid voor het gelijkstellen van zeven rollen |
| Het vormen van standpunten | 5-stand ruw + 3-stand nauwkeurigheid |
| Geometrie van de rol | met een vermogen van meer dan 10 W |
| Rolgaten | 42CrMo hoogsterk legerd staal |
| Veiligheid | Beveiliging tegen overbelasting |
Prestaties en kwaliteit
Vijf ruwe vormstandjes verspreiden de buiging zodat de rand van de strip niet overwerkt wordt, waardoor de randdikte beschermd wordt voor een volledige lasnaad.Deze geleidelijke sluiting is waarom de ZY16 vormt dunne wand en gecoate strip betrouwbaar, met minder kantspanningsdefecten dan molens met minder, zwaarere passages.
Toepassing
Voor buizen van Φ8-18 mm waarbij de randintegriteit en de laskloof belangrijk zijn, met inbegrip van dunwanden en gegalvaniseerde banden die minder overvorming tolereren.
Selectiegids
Kies deze molen als uw materiaal dun of bekleed is en geleidelijk moet worden gevormd om randbeschadiging te voorkomen.De grofstap met vijf standen wordt in evenwicht gebracht met de precisie-stap met drie standen voor het volledige bereik Φ8-18 mm.
Toepassingsscenario's
Dunwandige en gegalvaniseerde buizen, nauwkeurige buizen met een kleine diameter en alle materialen die tijdens het vormen gevoelig zijn voor randspanning.
Veelgestelde vragen
V1: Waarom vijf ruwe vormingsstandaarden?
Het verspreiden van de vervorming over vijf staven vermindert de randspanning en houdt de laskloof stabiel, in tegenstelling tot het dwingen van de buiging in minder passen.
V2. Beïnvloedt ruw vormen de randdikte?
Ja, geleidelijke vorming beschermt de bandranddikte zodat de lasnaad vol materiaal heeft om te smelten.
V3: Is het afgestemd op de precisiefase?
Ja, vijf ruwe plus drie precisie staven verdelen het werk zodat elke fase een optimaal deel van de vervorming verwerkt.
Kan ik een ruwe stand overslaan voor een paar maten?
De standreeks is vast, maar de rollen zijn per grootte ingesteld, dus de vervorming is gebalanceerd voor elke OD die je uitvoert.
V. Betekent meer vormende stands meer onderhoud?
Elke stand is individueel ingesteld, maar de gelijkmatige belastingverdeling vermindert eigenlijk slijtage en randdefecten, zodat het totale onderhoud beheersbaar blijft.
Q6. Hoe worden ruwe vormstaanders aangedreven?
Ze worden in synchronisatie met de lijn aangedreven, zodat de vervorming gelijkmatig over de vijf staven wordt verdeeld.
